Внимание! Раздел "датчики" исключен из версий программы 3.90 и выше в связи с отсутствием игровых GAME-портов в современных компьютерах и звуковых картах.
В разделе "датчтки" производится настройка каналов на включение записи в случае срабатывания внешнего датчика замыкания/размыкания электрической цепи. Подключение датчиков производится в игровой порт компьютера (он, как правило, размещен на звуковой плате).

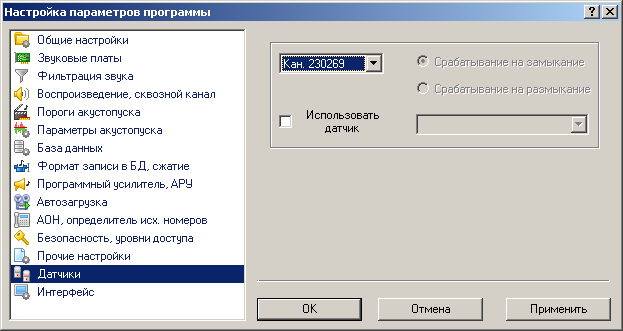

Настраиваемые параметры:
- Поле для выбора канала
- Использовать датчик
- Срабатывание на замыкание
- Срабатывание на размыкание
- Поле для выбора датчика
Поле для выбора канала - Текущий настраиваемый канал. Для настройки другого в данном поле выбирается требуемый канал.
Использовать датчик - Установка данной опции логически присоединяет датчик к каналу. Если опция включена, в поле датчика необходимо выбрать номер датчика. Также определиться при каком событии необходимо включать запись канала - при замыкании или размыкании контактов датчика.
Срабатывание на замыкание - При установке данной опции запись на канале будет начинаться при замыкании контактов датчика и оканчиваться при их размыкании.
Срабатывание на размыкание - При установке данной опции запись на канале будет начинаться при размыкании контактов датчика и оканчиваться при их замыкании.
Поле для выбора датчика - Номер датчика, который логически присоединен к указанному каналу.
Подключение датчиков к игровому порту компьютера:

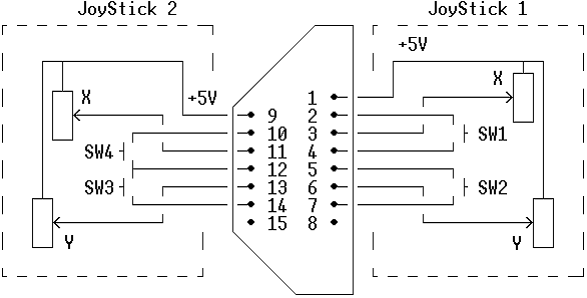

Обычно, к игровому порту подключают джойстики, в которых наряду с кнопками стоят переменные резисторы, которые преобразовывают движения рукоятки (руля) в сигналы понятные для компьютера. В нашем случае вместо переменных необходимо установить постоянные резисторы на 80…120 КОм непосредственно в подключаемый разъем. Вместо кнопок подключаются датчики охраны с «сухими» контактами реле. Схема подключения «кнопок»- датчиков и резисторов к игровому порту:
Для подключения датчиков к игровому порту звуковой платы необходимо использовать 15-ти контактный разъем типа DP15 «папа».
