При воспроизведении записей базы данных может возникать необходимость в их частотной коррекции. Специально для такой коррекции служит цифровой эквалайзер. Он позволяет выполнять цифровую фильтрацию в реальном времени в процессе воспроизведения аудиозаписей из базы данных. Частотная характеристика задается 10-ю полосами эквалайзера в диапазоне частот от 20 Гц то 20 кГц. Для каждого частотного диапазона задается коэффициент коррекции, который может изменяться от -30 дБ (максимальное поглощение), до +20 дБ (максимальное усиление). Помимо этого присутствует общий регулятор, позволяющий усиливать весь сигнал в пределах от 0 до 20 дБ, или поглощать в пределах от 0 до -20 дБ.

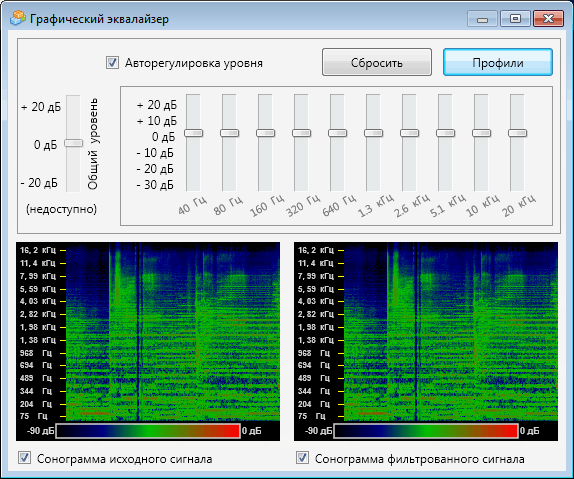

На иллюстрации можно выделить такие элементы интерфейса: регуляторы эквалайзера с частотной сеткой, общий регулятор уровня, кнопки управления настройками эквалайзера, сонограммы сигнала.
Регуляторы эквалайзера позволяют задать желаемую частотную характеристику фильтра, обрабатывающего входной сигнал. Регулятор общего уровня позволяет увеличить или уменьшить общую громкость сигнала. Опция "авторегулировка уровня" устанавливает режим, в котором эквалайзер автоматически регулирует общий уровень сигнала при появлении цифровых перегрузок возникающих из-за фильтрации. Не рекомендуется использование эквалайзера без активации данной опции.
Кнопки управления настройками эквалайзера позволяют сохранять, загружать, восстанавливать по умолчанию положения регуляторов.

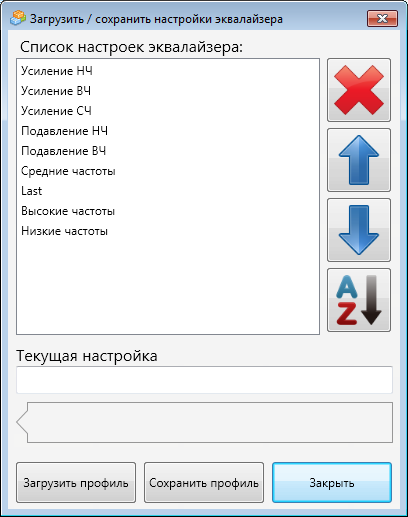

На иллюстрации приведен пример диалогового окна для сохранения текущей настройки эквалайзера. Для сохранения необходимо выбрать имя из списка существующих, либо набрать новое в соответствующем поле. После нажатия на кнопку "Сохранить" настройка эквалайзера будет сохранена под указанным (выбранным) именем. В диалоговом окне присутствует ряд кнопок предназначенных для оперирования сохраненными настройками. С их помощью можно удалять, перемещать, сортировать по алфавиту настройки эквалайзера.
Аналогичный вид и у диалогового окна для загрузки настроек эквалайзера, вызываемого нажатием на кнопку "Загрузить". Кнопка "Сбросить" позволяет установить позиции регуляторов значениями по умолчанию.
В нижней части диалогового окна эквалайзера размещены сонограммы сигнала. Каждая из сонограмм может быть включена или отключена установкой соответствующей опции. Первая сонограмма отображает сигнал до обработки, вторая - после обработки эквалайзером. Для увеличения разрешения частотной и временной сетки сонограмм размер диалогового окна эквалайзера можно изменить в сторону увеличения.
