Адаптер аналоговых телефонных линий "АТЛ-2У"



Внимание! Адаптер АТЛ-2У устарел и снят с производства!
В качестве замены используйте адаптер записи телефонных разговоров на компьютер АТЛ-2C.

---

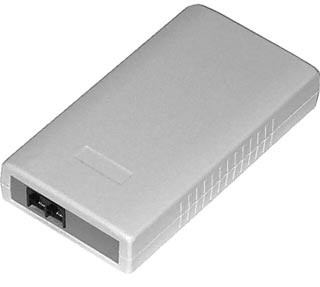

Телефонный адаптер АТЛ-2У применяется для записи телефонных разговоров с телефонной линии. Новую модель по сравнению с более ранними моделями (АТЛ-2М, АТЛ-2И ) отличают :

• меньшие габариты корпуса (в два раза по высоте);
• в качестве входных разъемов применены стандартные телефонные RJ-соединители;
• варисторная защита по входам аналоговых телефонных линий;
• высокое соотношение сигнал/помеха.

Скачать паспорт на АТЛ

1. НАЗНАЧЕНИЕ АДАПТЕРА АТЛ-2У

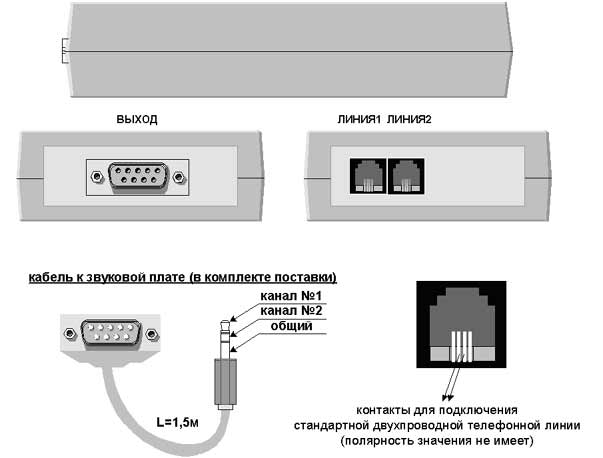

Адаптер аналоговых телефонных линий АТЛ-2У применяется для коммутации одной или двух телефонных линий к линейному стереовходу звуковой платы IBM PC – компьютера для ввода и записи телефонных разговоров на компьютер по двум независимым каналам. Адаптер АТЛ-2У дает возможность:

• осуществлять запись телефонных разговоров с аналоговых телефонных линий, включая обычные городские линии (без устройств спаривания и уплотнения), а также с внешних и внутренних аналоговых линий мини-АТС (за исключением системной телефонной линии некоторых типов четырехпроводных АТС). Более подробно об этом смотрите в разделе FAQ: Есть ли возможность подключения системы AudioSP к Мини-АТС ?.
• корректно передавать на входы звуковой платы сигналы исходящего тонового и импульсного набора для реализации функции АОН исходящих звонков;
• согласовать динамический диапазон сигналов от телефонной сети с динамическим диапазоном звуковых плат компьютера;
• снизить амплитуды входных сигналов до 1В при записи телефонных разговоров на компьютер;
• осуществить гальваническую развязку компьютера и телефонной линии и защитить компьютер от бросков напряжений и высокого потенциала сигналов в телефонной линии;
• защитить входы телефонных линий от атмосферных грозовых разрядов и от техногенных источников сильного электромагнитного поля;
• автоматическое электронное отключение звуковых трактов при отсутствии связи (телефонная трубка опущена) для исключения проникновения помех линии на входы звуковой платы;
• автоматически включить звуковые тракты при поступлении гудка вызова или в момент поднятия телефонной трубки;
• выполнять фильтрацию входных сигналов по частоте для отсечения НЧ и ВЧ помех (фон переменного тока, ВЧ- сигналы уплотнения и т.п.);
• скрытность факта подключения устройства к телефонной линии для абонентов благодаря низким токам потребления при работе АТЛ-2У;
• подключаться параллельно к телефонной линии, не разрывая телефонные провода для записи телефонных разговоров;
• получать питание устройства непосредственно от телефонной сети, без применения аккумуляторов или сетевых блоков питания.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АДАПТЕРА АТЛ-2У

• Максимальное количество телефонных линий 2
• Количество подключаемых звуковых плат – 1
• Коэффициент передачи звука – 15 дб
• Ограничение амплитуды выходного сигнала – до 1В
• Пороговое напряжение телефонной линии, при котором происходит включение / отключение трактов звука – 20(+/- 3) В
• Максимальный ток потребления от телефонной линии при опущенной трубке телефона (отсутствии связи) – 0,4 мА
• Максимальный ток потребления от телефонной линии при наличии связи (трубка абонентского аппарата поднята ) – 0,8 мА
• Диапазон звуковых рабочих частот на уровне -3дБ – 250-18000 Гц
• Сопротивление нагрузки на входе звуковой платы – не менее 10кОм
• Коэффициент нелинейных искажений – не более 1%
• Габаритные размеры (ширина, высота, глубина) – 150 х 50 х 80 мм
• Масса – 450 г.
